Copiapó no es una ciudad cualquiera. El valle del río Copiapó, rodeado por el desierto más árido del mundo, generó un desarrollo urbano que se estiró siguiendo el cauce y los depósitos aluviales de la cuenca. Esa historia geológica pesa sobre cada calle. Al proyectar una vía, el suelo te devuelve lo que el río depositó hace siglos: gravas arenosas con finos limosos en el centro, y material más grueso hacia los piedemontes. Para un pavimento que soporte 20 años de tráfico minero y calor extremo, el valor de soporte CBR es el dato que separa un diseño robusto de uno ajustado. En Copiapó trabajamos con el ensayo CBR inalterado y sumergido, midiendo la resistencia del suelo tras saturación a 4 días, porque la humedad eventual por riego o lluvias altiplánicas cambia el comportamiento de la subrasante. El ensayo CPT nos complementa cuando el perfil es heterogéneo y necesitamos detectar lentes blandos sin perder continuidad.
El CBR sumergido a 4 días revela la pérdida de soporte real que sufrirá la subrasante ante la humedad, un dato crítico en el desierto donde las lluvias esporádicas saturan suelos no preparados.
Método y cobertura
Contexto regional
Copiapó está en zona sísmica 3 según NCh 433, con aceleraciones efectivas que exigen considerar el efecto del sismo sobre pavimentos. Pero el riesgo más silencioso es la heterogeneidad del subsuelo. El río Copiapó ha divagado durante milenios, dejando paleocanales enterrados con bolsones de arena suelta que bajo carga cíclica pueden densificar y generar asentamientos diferenciales. Un CBR puntual en superficie no detecta esos lentes. Por eso el estudio CBR para diseño vial debe ir precedido de una campaña de exploración con calicatas cada 200-500 m, según el Manual de Carreteras Vol. 3. En sectores cercanos al lecho actual, la napa freática está a menos de 5 m de profundidad, lo que obliga a ensayar el CBR saturado con la humedad más desfavorable. Ignorar la variabilidad lateral del CBR deriva en tramos con ahuellamiento prematuro y agrietamiento por fatiga, especialmente en avenidas con alto tráfico de camiones mineros.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Estándares relevantes
NCh 1852 Of.1982 — Determinación de la razón de soporte de suelos (CBR), NCh 1534/2 Of.2008 — Relaciones humedad-densidad, Proctor Modificado, Manual de Carreteras Vol. 3 (MOP 2023) — Instrucciones y Criterios de Diseño, NCh 433 Of.1996 Mod.2009 — Diseño sísmico de edificios (zona 3), NCh 1852 — CBR de suelos compactados en laboratorio
Otros servicios relacionados
CBR en laboratorio

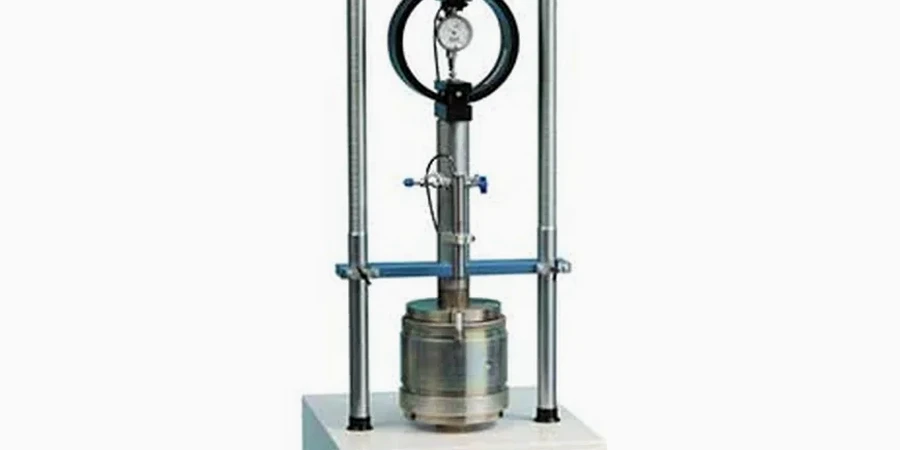

Ensayo CBR bajo NCh 1852 con compactación Proctor Modificado. Incluye inmersión de 96 horas, medición de hinchamiento y penetración a velocidades controladas de 1.27 mm/min. Determinamos el CBR al 95% y 100% de la D.M.S. para subrasante y capas granulares. El informe entrega curvas carga-penetración y el valor de soporte corregido por sobrecarga.
Exploración geotécnica previa
Ejecutamos calicatas con extracción de muestras inalteradas en los primeros 1.5 m del perfil, complementadas con sondajes SPT si el proyecto vial incluye terraplenes mayores a 3 m o estructuras de contención. La frecuencia de exploración sigue el criterio del MOP: mínimo 2 puntos por kilómetro en vías urbanas de Copiapó.
Perfil de suelo y clasificación
Clasificación completa de la subrasante según AASHTO M 145 y USCS. Incluye granulometría por tamizado y lavado, límites de Atterberg (NCh 1517/1 y NCh 1517/2), contenido de sales solubles y materia orgánica. Identificamos suelos expansivos o colapsables que requieren tratamiento previo a la pavimentación.
Parámetros típicos
Dudas habituales
¿Cuánto cuesta un estudio CBR para diseño vial en Copiapó?
El rango de precio para un estudio CBR vial en Copiapó está entre $74.000 y $147.000 por punto de ensayo, dependiendo del número de puntos, la necesidad de calicatas previas y si se incluye el Proctor Modificado asociado. Un tramo típico de 1 km con 3 puntos de exploración y ensayos completos de clasificación se sitúa en la franja media-alta de ese rango.
¿Qué diferencia hay entre el CBR in situ y el CBR de laboratorio?
El CBR de laboratorio se ejecuta sobre muestras compactadas a una densidad y humedad controladas, simulando las condiciones de la subrasante después de la compactación en obra. El CBR in situ mide la capacidad de soporte del terreno en su estado natural. Para diseño vial en Copiapó, el Manual de Carreteras exige el CBR de laboratorio con muestra sumergida 96 horas, porque refleja la condición más desfavorable que tendrá el suelo durante la vida útil del pavimento. El valor in situ sirve para control de compactación, no para dimensionar espesores.
¿Cada cuántos metros se debe hacer un ensayo CBR en una vía nueva?
El Volumen 3 del Manual de Carreteras chileno recomienda un punto de exploración cada 200 a 500 metros, dependiendo de la homogeneidad del terreno. En Copiapó, con la variabilidad de depósitos aluviales del río, sugerimos no superar los 300 m entre puntos. Si el perfil cambia bruscamente —por ejemplo, al cruzar un paleocanal— se reduce la separación. Cada punto debe tener al menos un ensayo CBR por tipo de suelo identificado en el perfil estratigráfico.
