Copiapó, emplazada a 391 metros de altitud en el valle transversal del río del mismo nombre, ha experimentado un crecimiento explosivo ligado a la minería y a la reconstrucción post-alivión de 2015 y los eventos sísmicos de 2016 que afectaron la zona. Esta dinámica constructiva exige un control riguroso de la compactación de rellenos estructurales y terraplenes, donde la densidad de campo mediante el método del cono de arena se ha consolidado como la técnica de referencia para verificar el grado de compactación alcanzado in situ. En suelos granulares típicos de los depósitos aluviales de la cuenca, como las gravas arenosas del miembro superior del aluvial de Copiapó, la correlación directa entre la densidad seca obtenida y la densidad máxima del ensayo Proctor resulta fundamental para validar la estabilidad de plataformas y radieres. Nuestro equipo técnico despliega este ensayo normado bajo NCh 1516 en faenas mineras del distrito Punta del Cobre, obras viales en la ruta 5 Norte y proyectos habitacionales en el sector de El Palomar, asegurando que cada capa compactada cumpla con el porcentaje de compactación especificado antes de autorizar la siguiente fase de obra.
Un déficit de solo 2 puntos porcentuales en la densidad de campo puede traducirse en asentamientos diferenciales de centímetros que fisuren una losa industrial en menos de un año de operación.
Método y cobertura
Contexto regional

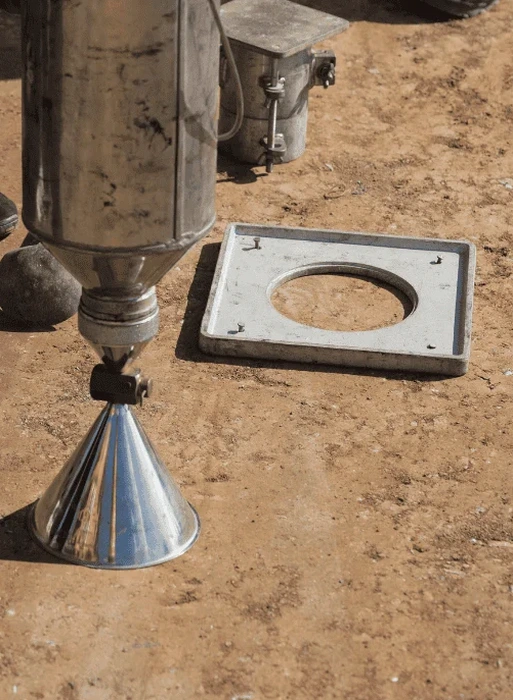

El equipo de cono de arena estándar incluye el frasco de densidad, el cono metálico de doble válvula y la placa base de asentamiento, elementos que deben estar perfectamente calibrados antes de cada campaña en Copiapó, porque la arena de Ottawa se comporta de manera distinta según la temperatura ambiente, y los 30°C habituales en el valle alteran su fluidez respecto a la calibración en laboratorio a 20°C. El riesgo más subestimado es la pérdida de material fino durante la excavación del hueco de ensayo en suelos con gravas arenosas pobremente graduadas; si el operador no sella inmediatamente el contorno con una brocha y recoge hasta la última partícula, la masa extraída será menor que la real y el cálculo de densidad arrojará un valor falsamente alto, validando un relleno que en realidad está subcompactado. En suelos con presencia de sales solubles —comunes en los depósitos evaporíticos del desierto de Atacama— la humedad higroscópica puede falsear el peso seco si no se seca la muestra a 110±5°C durante el tiempo suficiente, lo que distorsiona el grado de compactación reportado. Complementariamente, cuando se trabaja en plataformas de gran extensión donde se requiere un barrido rápido de homogeneidad, la resistividad eléctrica puede mapear indirectamente zonas con humedad anómala antes de seleccionar los puntos de ensayo con cono de arena, optimizando así el plan de control.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Estándares relevantes
NCh 1516 Of.2006 - Mecánica de suelos - Determinación de la densidad en terreno - Método del cono de arena, NCh 1516-15e1 - Standard Test Method for Density and Unit Weight of Soil in Place by the Sand-Cone Method, NCh 1533 - Standard Test Methods for Laboratory Determination of Water (Moisture) Content of Soil and Rock by Mass, Manual de Carreteras de Chile, Volumen 8, Especificaciones Técnicas Generales de Construcción (aceptación de terraplenes)
Otros servicios relacionados
Determinación de densidad in situ (cono de arena)
Ejecución del ensayo según NCh 1516 en puntos de control seleccionados aleatoriamente o en cuadrícula, con entrega de informe que incluye densidad húmeda, densidad seca, contenido de humedad y porcentaje de compactación respecto a la densidad máxima Proctor de referencia.
Control de compactación por capas en obra
Servicio continuo durante la ejecución de rellenos estructurales, con presencia de técnico especializado que verifica cada capa antes de autorizar la siguiente, emitiendo protocolos de aceptación con trazabilidad completa del punto ensayado.
Calibración de arena Ottawa y verificación del equipo
Procedimiento de calibración periódica del conjunto frasco-cono para determinar la densidad de la arena patrón y el factor de corrección por pérdida en el sistema, cumpliendo los requisitos de la norma NCh 1516 para garantizar la exactitud del método.
Ensayos Proctor de referencia para comparación
Determinación en laboratorio de la densidad máxima seca y la humedad óptima del material de relleno mediante Proctor Modificado (NCh 1534/2) o Estándar (NCh 1534/1), indispensable para calcular el grado de compactación relativa que se reporta en cada ensayo de cono de arena.
Parámetros típicos
Dudas habituales
¿Cuántos ensayos de cono de arena se necesitan por capa compactada en un proyecto típico en Copiapó?
La frecuencia de control depende del tipo de obra y de las especificaciones técnicas particulares del proyecto, pero como referencia el Manual de Carreteras de Chile establece un mínimo de un ensayo por cada 500 m² por capa compactada en terraplenes, y un ensayo por cada 250 m² en rellenos bajo losas o radieres. Para superficies menores, se recomienda un mínimo de tres puntos por capa para tener representatividad estadística.
¿Qué tipo de suelo es apto para el ensayo de cono de arena en la zona de Copiapó?
El método del cono de arena es aplicable a suelos que no contengan partículas mayores a 50 mm (2 pulgadas), lo que cubre la gran mayoría de los suelos granulares del valle de Copiapó, incluyendo arenas limosas, gravas arenosas y material de empréstito chancado. Cuando aparecen bolones aislados, se aplica la corrección por sobretamaño según NCh 1534-1, que descuenta el volumen y la masa de las partículas sobredimensionadas para no distorsionar el resultado.
¿Cuál es el costo de un ensayo de densidad de campo con cono de arena en Copiapó?
El precio de un ensayo de densidad de campo con cono de arena en Copiapó se sitúa en un rango de $55.000 a $63.000 por punto de control, valor que incluye el desplazamiento del equipo técnico, la ejecución del ensayo in situ, el secado de la muestra en laboratorio y la emisión del informe con el porcentaje de compactación. Para campañas de más de 20 puntos se puede coordinar una tarifa preferencial.
¿En qué se diferencia el cono de arena de otros métodos de control de compactación como el densímetro nuclear?
El cono de arena es un método destructivo directo que mide físicamente la masa y el volumen del suelo extraído, lo que lo convierte en el patrón de referencia para calibrar otros métodos indirectos como el densímetro nuclear. A diferencia del equipo nuclear, el cono de arena no requiere licencia de operador radiactivo ni medidas de seguridad especiales, y funciona correctamente en suelos con gravas donde el densímetro puede dar lecturas erráticas por el efecto de los clastos grandes en la retrodispersión de partículas.
¿Qué norma chilena regula el ensayo de cono de arena y qué parámetros exige?
La norma NCh 1516 Of.2006 establece el procedimiento completo para determinar la densidad en terreno por el método del cono de arena. Exige que la arena patrón sea sílice Ottawa o equivalente con partículas redondeadas entre tamices 0,600 mm y 0,250 mm, que el conjunto frasco-cono se calibre cada 6 meses o cada 200 usos, y que el hueco de ensayo tenga un volumen mínimo que depende del tamaño máximo de partícula del suelo. El informe debe contener la densidad húmeda, la densidad seca, el contenido de humedad y el porcentaje de compactación referido a la densidad máxima Proctor.
