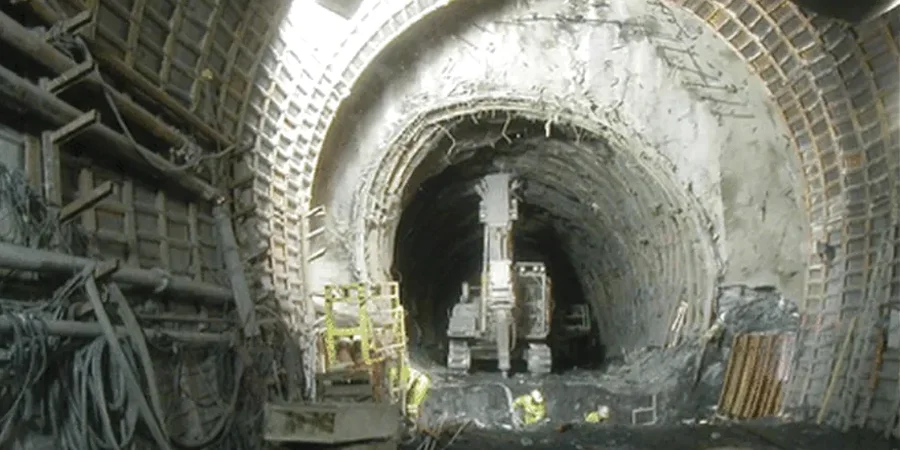

La NCh3171 establece las bases para el diseño y construcción de túneles en suelo, pero en Copiapó la realidad geotécnica impone desafíos particulares que exigen mucho más que aplicar una norma. La ciudad se asienta sobre depósitos aluviales del río Copiapó, con intercalaciones de arenas, gravas y finos que pueden incluir lentes de materiales blandos saturados. Con una población que supera los 150.000 habitantes y una actividad minera que impulsa obras subterráneas de servicio y transporte, la caracterización precisa del macizo antes de excavar es la diferencia entre un proyecto controlado y contingencias costosas. Nuestro equipo técnico integra desde el inicio la microzonificación sísmica para entender cómo responderá el suelo blando ante un evento telúrico, porque en la tercera región la amenaza sísmica no es una variable teórica, es parte del historial de la zona.
En suelo blando saturado, la presión de poros durante la excavación es el parámetro que separa un avance estable de un colapso localizado.
Método y cobertura
Contexto regional
Copiapó está marcada por el sistema de fallas de la Quebrada de Paipote y la actividad sísmica recurrente de la zona de subducción. Los depósitos aluviales que conforman el suelo blando de la cuenca tienen un comportamiento no drenado que puede gatillar pérdida de resistencia cíclica durante un sismo mayor a 7.0 Mw. El riesgo de inestabilidad del frente de excavación se potencia cuando la napa freática está alta y el material pierde su cohesión aparente. Realizamos modelaciones con elementos finitos incorporando el registro de aceleraciones de la estación Copiapó del CSN, y aplicamos criterios de convergencia-confinamiento para dimensionar el sostenimiento en función de las deformaciones admisibles. La subsidencia superficial es otro factor crítico: en zonas urbanas consolidadas, un asentamiento no anticipado puede dañar cimentaciones de edificios cercanos a la traza del túnel. La evaluación de daño potencial se integra con un plan de monitoreo de deformaciones y control de asientos en superficie.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Estándares relevantes
NCh3171: Diseño y construcción de túneles en suelo, NCh2369.Of2023: Diseño sísmico de estructuras industriales y subterráneas, NCh 3253: Ensayo triaxial consolidado no drenado, FHWA-NHI-05: Túneles en suelo blando - métodos de análisis
Otros servicios relacionados
Investigación geotécnica y campaña de sondajes
Ejecutamos sondajes con recuperación de muestras en Shelby y ensayos SPT cada metro en la traza proyectada del túnel. Instalamos piezómetros Casagrande y de cuerda vibrante para monitorear la respuesta de la napa freática ante ciclos estacionales y bombeos de prueba, generando el modelo hidrogeológico base para el diseño del drenaje de avance.
Modelación numérica y análisis de convergencia
Construimos modelos en elementos finitos (Plaxis 2D/3D) calibrados con los resultados de triaxiales CIU y ensayos de consolidación. Calculamos la curva de reacción del terreno para optimizar la distancia al frente del sostenimiento, y verificamos la estabilidad global incluyendo el efecto de cargas sísmicas según NCh2369 para la zona sísmica 3 de Copiapó.
Parámetros típicos
Dudas habituales
¿Qué diferencia un análisis geotécnico para túnel en suelo blando de uno en roca en Copiapó?
La diferencia fundamental radica en el comportamiento dependiente del tiempo y la presión de poros. En los suelos aluviales de Copiapó, con napa freática somera, el análisis debe considerar la consolidación durante la excavación y el ablandamiento del material al perder succión. Aplicamos modelos constitutivos con endurecimiento (Hardening Soil) que capturan la trayectoria de tensiones en descarga, mientras que en roca el foco está en la fracturación y el desconfinamiento frágil. La convergencia en suelo blando puede desarrollarse en horas o días, exigiendo un monitoreo continuo y un diseño de sostenimiento flexible.
¿Con qué normativa se diseñan los túneles en suelo blando en Chile?
La norma principal es la NCh3171, que establece requisitos para la investigación geotécnica, el diseño estructural del revestimiento y el plan de monitoreo durante la construcción. Para el diseño sísmico aplicamos la NCh2369.Of2023, que clasifica a Copiapó en zona sísmica 3 con aceleraciones efectivas que deben incorporarse en el modelo numérico. Complementamos con guías internacionales como las de la FHWA para túneles en suelo blando y las recomendaciones de la ITA-AITES cuando el proyecto lo amerita.
¿Cuánto cuesta un estudio geotécnico completo para un túnel en suelo blando en Copiapó?
El rango de inversión para un estudio geotécnico completo que incluya campaña de sondajes, ensayos de laboratorio avanzados y modelación numérica se sitúa entre $2.182.000 y $8.466.000, dependiendo de la longitud del túnel, la cantidad de secciones de análisis y la profundidad de la investigación requerida según la complejidad del perfil estratigráfico que se detecte en la zona de Copiapó.
¿Qué ensayos de laboratorio son indispensables para caracterizar el suelo blando de Copiapó?
Para un túnel en los depósitos aluviales de Copiapó, la batería mínima incluye triaxiales CIU (NCh 3253) con medición de presión de poros, consolidación unidimensional para obtener el OCR y el índice de compresión, y determinación de límites de Atterberg en los estratos finos. Si se detectan arenas limosas saturadas, incorporamos ensayos de licuefacción cíclica o estimaciones basadas en SPT según la metodología de Youd e Idriss, porque la actividad sísmica de la región exige verificar el potencial de pérdida de resistencia bajo carga dinámica.
