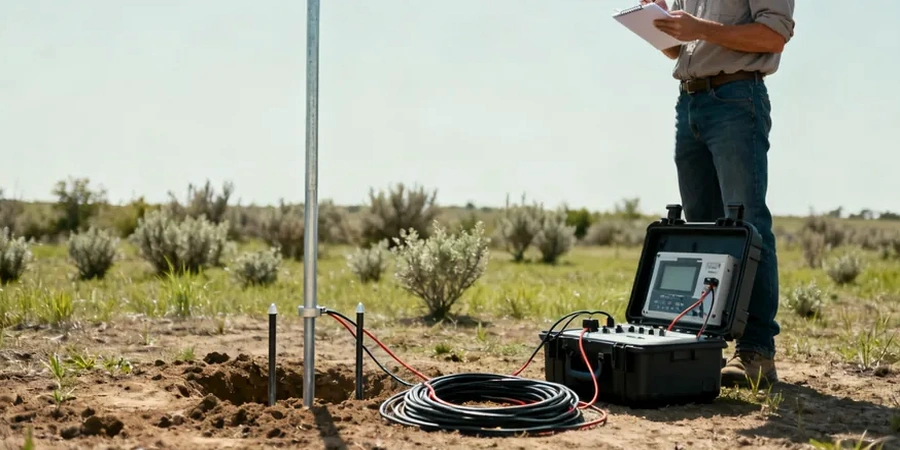

Entre el sector de El Palomar y las cercanías de la ribera del Copiapó, las condiciones del subsuelo cambian de manera drástica en pocos metros. En un punto se tiene grava fluvial limpia y a 50 metros aparece un estrato salino con conductividades que obligan a replantear el diseño de puesta a tierra. Por eso en Copiapó el sondeo vertical eléctrico (SEV) no es un trámite: es la única técnica que permite modelar esa variabilidad lateral y vertical sin perforar a ciegas. Trabajamos con arreglos Schlumberger y Wenner, inyectando corriente continua en puntos espaciados según la profundidad objetivo, y medimos la caída de potencial con resistivímetros calibrados bajo procedimientos internos alineados a NCh 3328. Los perfiles resultantes discriminan entre arcillas, arenas salobres, roca meteorizada y basamento ígneo, información que se cruza con la microzonificación sísmica cuando el proyecto requiere clasificar el sitio según el decreto supremo 61. En suelos con alta resistividad aparente, típicos de los depósitos aluviales secos al oriente de la ciudad, la interpretación de curvas requiere correcciones topográficas que nuestro equipo conoce bien después de haber prospectado desde Caldera hasta Paipote.
En suelos salinos del desierto, un perfil de resistividad bien interpretado evita sobredimensionar las mallas de puesta a tierra y anticipa problemas de corrosión.
Método y cobertura
Contexto regional
El error más repetido en proyectos ejecutados en Copiapó es asumir que la resistividad del terreno es homogénea y baja, basándose en mediciones superficiales o en tablas genéricas de literatura. La realidad del desierto de Atacama es otra: los primeros centímetros de suelo pueden estar extremadamente secos, con resistividades sobre los 1000 ohm-m, mientras que a pocos metros de profundidad un estrato salino saturado desploma la resistividad a menos de 10 ohm-m. Diseñar una puesta a tierra con un único valor promedio es técnicamente incorrecto y puede derivar en potenciales de paso peligrosos. Además, ignorar la variación estacional de la napa —que en años de crecidas del río Copiapó sube varios metros— deja obsoleta la medición puntual. Un SEV mal ejecutado, con poca apertura de electrodos o sin corrección por efectos laterales, entrega curvas que el software ajusta matemáticamente pero que no representan la geología real. La consecuencia directa es la corrosión prematura de barras copperweld o el incumplimiento de la resistencia máxima exigida por la SEC.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Estándares relevantes
NCh 3328 Standard Guide for Using the Direct Current Resistivity Method for Subsurface Investigation, IEEE Std 81-2012 Guide for Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials of a Grounding System, NCh 4/2003 Electricidad - Instalaciones de consumo en baja tensión (referencia para sistemas de puesta a tierra)
Otros servicios relacionados
Sondeo Eléctrico Vertical (SEV) para Puesta a Tierra
Orientado a subestaciones, plantas fotovoltaicas y parques eólicos. Realizamos mediciones puntuales en configuración Schlumberger con apertura máxima acorde a la categoría de la instalación. El informe incluye el modelo de suelo en dos capas equivalente y los parámetros para el diseño de la malla según IEEE 80.
Tomografía Eléctrica 2D (ERT) y Perfiles de Corrosividad
Para trazados lineales como tuberías o líneas de transmisión en la periferia de Copiapó. Desplegamos cables con 72 electrodos y realizamos adquisición continua con protocolo Wenner-Schlumberger. Los perfiles de resistividad 2D permiten identificar zonas de baja resistividad asociadas a suelos agresivos para el acero y el hormigón armado.
Parámetros típicos
Dudas habituales
¿Qué profundidad máxima alcanza un SEV en los suelos de Copiapó?
En las condiciones típicas del valle de Copiapó, con depósitos aluviales y sedimentos fluviales, alcanzamos profundidades de investigación efectivas de hasta 60 a 80 metros utilizando aperturas de electrodos AB/2 de 200 metros. La profundidad real depende de la resistividad de los estratos superficiales: si son muy conductivos, la corriente se atenúa y la penetración se reduce. En zonas de pedimento con gravas secas, donde la resistividad es alta, la penetración suele ser mayor y podemos mapear el basamento rocoso con buena definición.
¿Qué normativa rige los estudios de resistividad eléctrica en Chile?
Para la ejecución e interpretación del SEV nos regimos por la guía NCh 3328, que es el estándar internacional para el método de resistividad en corriente continua. En cuanto al diseño de sistemas de puesta a tierra, aplicamos la IEEE Std 81-2012 para la medición de resistividad del suelo y la IEEE 80 para el diseño de mallas de subestaciones, complementado con lo exigido por la Superintendencia de Electricidad y Combustibles (SEC) en la normativa chilena NCh 4/2003.
¿Cuál es el costo de un estudio de resistividad SEV en Copiapó?
El rango de precio para un sondeo vertical eléctrico en Copiapó varía entre $271.000 y $437.000, dependiendo de la cantidad de puntos de sondeo, la profundidad de investigación requerida y la dificultad de acceso al terreno. Este valor incluye la movilización del equipo técnico, la ejecución de las mediciones in situ con resistivímetro calibrado y el informe con las curvas de resistividad aparente y el modelo geoeléctrico interpretado.
